近日，瞻芯电子开发的3款5.7kVrms隔离型、单通道栅极驱动芯片IVCO141x正式量产，并导入多家客户试用。IVCO141x芯片集成了负压驱动/短路保护等功能，是针对SiC MOSFET应用特点而设计的比邻驱动 ®(NextDrive ®)系列芯片之中的隔离型产品。现已获得车规级可靠性认证（AEC-Q100）。
产品简介
IVCO141x芯片采用标准的SOIC-8(宽体)封装和先进的电容隔离技术，具有5.7kVrms绝缘等级，适用于电气安全要求较高的应用场景。按不同功能需求，IVCO141x芯片设计了3种型号：
IVCO1411F集成短路保护功能，带有DESAT引脚；IVCO1411H的功能相同，区别在于欠压保护（UVLO）阈值更高。
IVCO1412F集成了 负压驱动功能，带有NEG引脚。
在输入方面，IVCO141x输入供电VCC1范围是2.5V~5.5V，支持大部分数字控制器；同时，芯片集成欠压保护(UVLO)确保在异常欠压情况下关闭输出，并给控制器提供故障告警信号。
在输出方面，IVCO141x是一款单通道驱动芯片，具备4A拉/灌电流，输出供电VCC2范围是15V~32V，满足大部分功率器件的驱动需求；同时，IVCO1411集成的退饱和检测功能，可以确保系统中出现短路或过流时及时关闭驱动输出，IVCO1412集成了负压驱动，能够可靠地关断阈值电压(Vth)较低的SiC MOSFET，从而高效、安全地驱动 SiC/Si MOSFET 和Si IGBT，极大地简化驱动电路的设计。
引脚布局
如需了解更多产品信息，通过瞻芯电子公众号->看产品->Gate driver，可下载产品【数据手册】和【应用手册】。
IVCO141x芯片的应用与实现
典型应用场景：
• 宽禁带开关器件
• AC/DC和DC/DC变换器
• 电机驱动
• 车载逆变器、直流变换器
• 光伏升压和逆变器
• 服务器和通信整流器
典型应用电路：

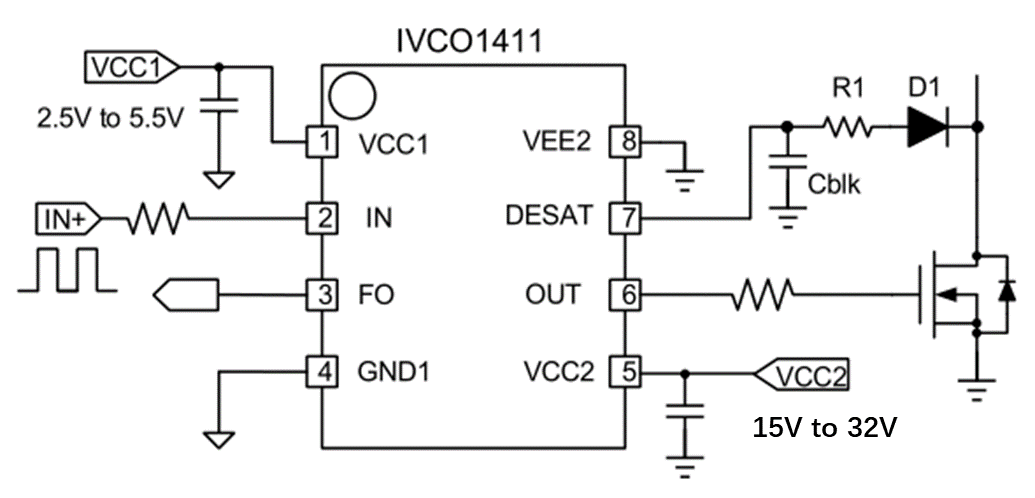

图1：IVCO1411过电流和短路保护设置电路

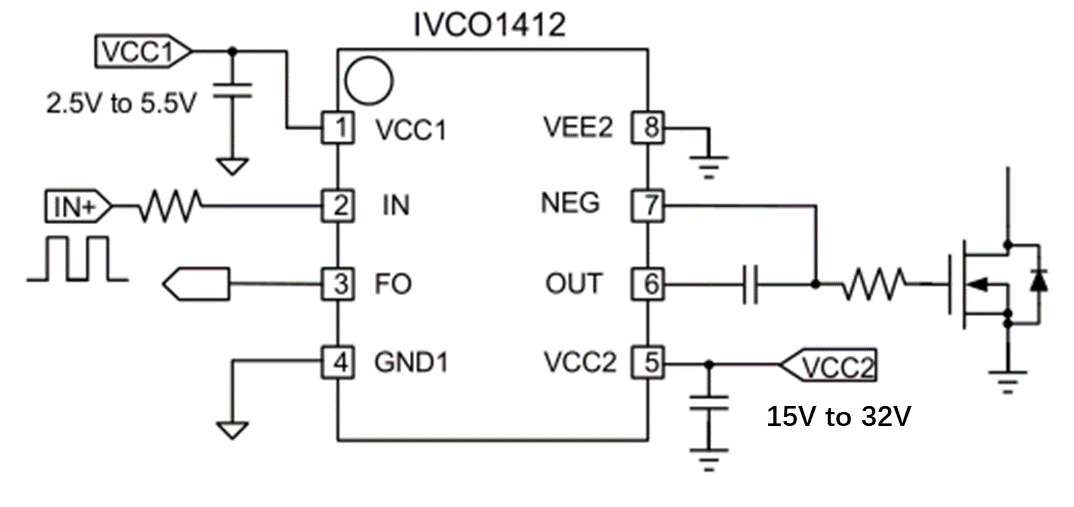

图2：IVCO1412典型应用电路

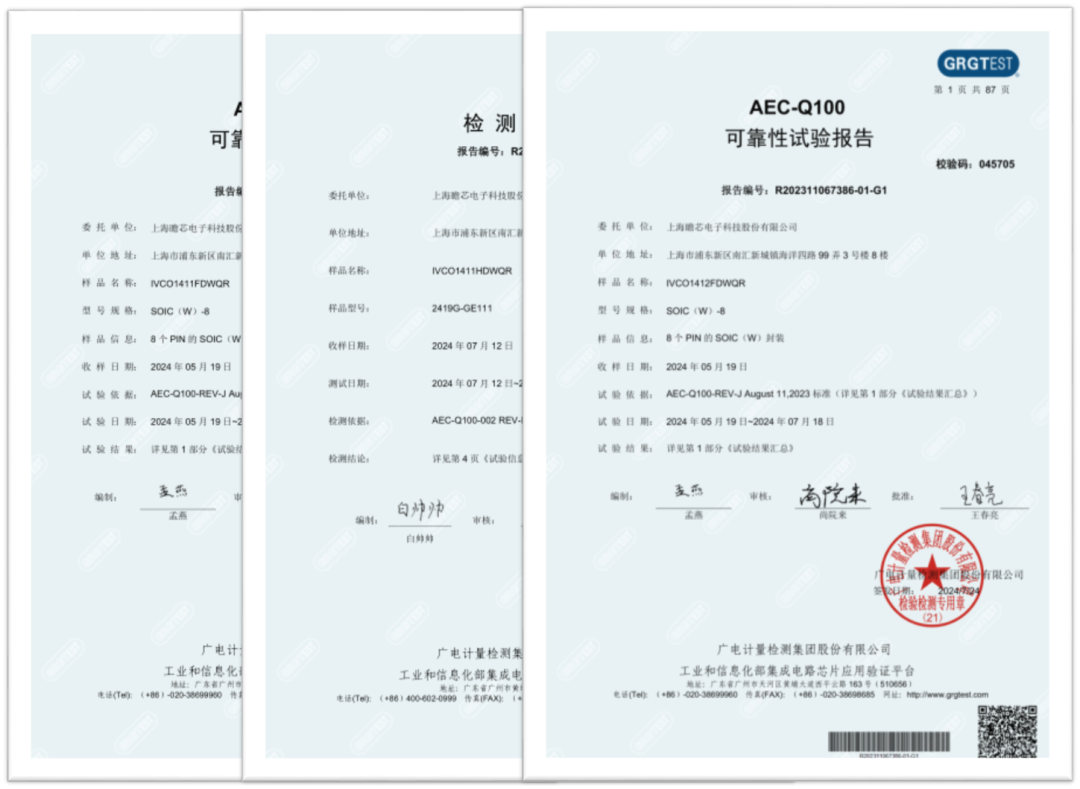

图3：IVCO141x芯片的AEC-Q100可靠性报告
